Wägeterminal PUE HX7
Vorschaubild
Exit
Vorschaubild
Verfügbarkeit:
Auf Lager in Hilden (Telefon: 02103 9413231)
Versand in:
Schneller Versand 🚀
Preis:
1599.36
EUR
inkl. 19% MwSt., zzgl. Versandkosten
Model:
Wägeterminal PUE HX7
- Wägeterminal PUE HX7
- Wägeterminal PUE HX7/P (panel)
Zusätzliche Optionen. Jetzt hinzufügen und nicht warten:
RS232-Modul (114.24 EUR)
RS485-Modul (295.12 EUR)
PROFINET Modul (1025.78 EUR)
PROFIBUS Modul (1282.82 EUR)
EtherNet/IP-Modul (1025.78 EUR)
DP-6-Zusatzmodul (311.78 EUR)
Modul 12WE/12WY (295.12 EUR)
Analogausgangsmodul AN 0-20mA, 4-20mA, 0-10V (326.06 EUR)
Stromversorgungsmodul 12-24V DC (60.69 EUR)
Zuschlag für den internen Akku (214.20 EUR)
RES-Ebene: 0,1,2 SI-Protokoll-Erweiterungsmodul (454.58 EUR)
Stück
In den Warenkorb
Frage nach dem Produkt
Produktkarte öffnenProduktcode:
WX-008-0158
CE
Garantie 2 Jahre
Technische Daten
OIML-Klasse
III
Display
7” grafisch farbiger
Schutzart
IP 66 / 67
Schnittstellen
RS232, USB-A, 4IN, 4OUT, Ethernet, Modbus RTU
Optionale Schnittstellen
USB (M12 4P), Ethernet, Modul RS485, Modul RS232, Modul Profibus (Dp SLAVE), PROFINET (RRJ45), EtherNet/IP (RRJ45), 12 IN, 12 OUT, 4-20mA, 0-10V
Maximaler Leistungsaufnahme
25 W
Optionale Stromversorgung
interner Akkumulator
Akku-Betriebszeit
max 7h
Max. Anzahl der Eichwerte
6000 *
Min. Spannung auf Eichwert
0,4 µV
Max. Spannung auf Eichwert
3,25 µV
Min. Impedanz der DMS-Zellen
50 Ω
Max. Impedanz der DMS-Zellen
1200 Ω
Versorgungsspannung DMS-Zelle
5V DC
Max. Signalzunahme
19,5 mV
Verbindung DMS-Zellen
4 oder 6 Kabel + Abschirmung
Umgebungstemperatur
-10 – +40 °C
Lagertemperatur
-10 – +50 °C
Relative Luftfeuchtigkeit
10% – 80% RH ohne Kondensation
Tastatur
membran
Abmessungen des Geräts B x T x H
340×231×120 mm
Verpackungsgröße B x T x H
370×310×220 mm
Nettogewicht
4,7 kg
Bruttogewicht
4,86 kg
Max. Anzahl der Plattformen
max 2 (1× standard + 1× optional)
Beschreibung
Wägeterminal PUE HX7
Der Gewichtsanzeiger PUE HX7 ist ein Industriegerät, das zur Konstruktion von multifunktionalen Waagen auf der Basis von Einzel- und Mehrfach-Wägezellen verwendet wird. Das Terminal basiert auf den neuesten Lösungen und einer fortschrittlichen Rechnerplattform. Die vielseitige Software stellt selbst die anspruchsvollsten Benutzer und Systemintegratoren zufrieden. Die Basisversion des Terminals ist mit einer großen Auswahl an Kommunikationsschnittstellen ausgestattet, die erweitert werden können.
Gehäuse
Das Gehäuse aus Edelstahl AISI 304 gewährleistet einen hohen Schutz gegen Eindringen, IP66 / IP67. Die Anzeige verfügt über ein 7" Farb-LCD-Display und eine Folientastatur. Die einfache Bedienung, das übersichtliche Menü und die intuitive Anordnung der Informationen auf dem Display garantieren einen hohen Bedienungskomfort. Hermetische Schnittstellenanschlüsse befinden sich auf der Rückseite des Gehäuses. Die stabile Montagehalterung ermöglicht die Montage der Anzeige entweder auf einer beliebigen ebenen horizontalen Fläche oder an der Wand, wo der Neigungswinkel leicht eingestellt werden kann.
Die Basisversion des Terminal unterstützt 1 analoge Wägeplattform. Die Möglichkeit, ein zusätzliches Wägemodul zu installieren, ermöglicht die Unterstützung von 2 Wägeplattformen.
Die Basisversion des Terminal unterstützt 1 analoge Wägeplattform. Die Möglichkeit, ein zusätzliches Wägemodul zu installieren, ermöglicht die Unterstützung von 2 Wägeplattformen.
Dioden
Das Dioden-Balkendiagramm befindet sich oben auf dem Bedienfeld und besteht aus 9 roten und grünen Diodenfeldern. Der Terminal verfügt über 3 Arbeitsmodi: "linear", "Wägeschwellen-Signalisierung" und "Kontrollwägung". Das Balkendiagramm erhöht den Bedienungskomfort des Terminals bei der Akkordarbeit in der Lebensmittelindustrie erheblich, wenn die schnelle und eindeutige Darstellung der Produktmasseabweichung im Vergleich zu den angegebenen Min- und Max-Werten entscheidend ist.
Multifunktionale Software
Die Messgerät-Software ermöglicht die Durchführung von Prozessen wie Wiegen, Zählen der Teile, Dosieren, Etikettieren, Formulierungen und prozentuales Wägen. Das Informationssystem von Messgerät basiert auf Datenbanken (wie z.B.: Benutzer, Produkte, Wägungen, Verpackungen, Rezepturen, Kunden) und ALIBI-Speicher, der die Sicherheit der gespeicherten Daten garantiert.
Bei der Erstellung der Software wurde großer Wert auf ihre Funktionalität und Ergonomie gelegt. Dies führte zu einem erhöhten Komfort bei der Bedienung des Messgeräts.
Optionale Stromversorgung über interne Batterie
Mit der optionalen Batterie kann die PUE HX7 in einer instabilen oder völlig instabilen Netzversorgung betrieben werden. Dies wirkt sich positiv auf die Sicherheit der gesammelten Daten aus und erhöht den Arbeitskomfort.
Kommunikationsschnittstellen
Das Anzeigegerät ist mit RS 322, RS 485, USB, Ethernet, digitalen Eingängen/Ausgängen und analogem Ausgang ausgestattet. Dies ermöglicht die Zusammenarbeit mit externen Geräten: Barcode-Scanner, Drucker, externe Anzeigen, Bedientasten, Lichtsignalsäulen, andere Steuer-/Signalgeräte, Systeme zur automatischen Prozesssteuerung und übergeordnete IT-Systeme. Dies ist aufgrund des implementierten und komplexen zeichenbasierten Kommunikationsprotokolls möglich. In Zukunft werden die Schnittstellen mit Profibus und Profinet erweitert. Zusätzlich werden die Protokolle Modbus RTU und TCP implementiert.
PUE HX7 in der Pufferstromversorgungsversion ZR-04/2
In einer Sonderausführung mit Stromversorgung durch ein externes Puffer-Netzteil ZR-04 kann das Terminal auch ohne Zugang zu einer Stromquelle betrieben werden. Die Sonderversion besteht darin, die Standardversion des PUE HX7-Terminals in eine Variante dieses Terminals umzuwandeln, die für die Stromversorgung durch ein Puffer-Netzteil ZR-04/2 geeignet ist. Das Set ZR-04/2 umfasst einen Spannungswandler und eine Powerbank.
Das Wägeterminal PUE HX7 verfügt über eine 12-24-V-Gleichstrombuchse, an die das spezielle Puffer-Netzteil ZR-04/2 angeschlossen werden kann. Das Terminal kann nur über das Puffer-Netzteil ZR-04/2 mit Strom versorgt werden, nicht über das 110-230V AC Wechselstromnetz oder die interne Batterie. Die Powerbank kann mit einem externen Ladegerät aufgeladen werden, nachdem die Verbindung zum Wägeterminal getrennt wurde. Die Powerbank wird mit einem Satz Batterien betrieben, während der andere geladen wird.
Die maximale Betriebszeit des HX7-Terminals beträgt 20 Stunden und die durchschnittliche Betriebszeit 12 Stunden. Die Betriebszeit hängt von der Anzahl der angeschlossenen Peripheriegeräte und der Leistungsaufnahme des Terminals ab.
Das Puffer-Netzteil ZR-04/2 ist speziell für die HX7-Waagen bestimmt.
Vorschaubild
Exit
Vorschaubild
Verfügbarkeit:
Auf Lager in Hilden (Telefon: 02103 9413231)
Versand in:
Schneller Versand 🚀
Preis:
2080.12
EUR
inkl. MwSt., zzgl. Versandkosten
Model:
Wägeterminal PUE HX7/P (panel)
- Wägeterminal PUE HX7
- Wägeterminal PUE HX7/P (panel)
Stück
In den Warenkorb
Frage nach dem Produkt
Produktcode:
WX-008-0187
CE
Technische Daten
Display
7” grafisch farbiger
Schutzart
IP 66 / 67
Schnittstellen
RS232, USB-A, 4IN, 4OUT, Ethernet, Modbus RTU
Optionale Schnittstellen
USB (M12 4P), Ethernet, Modul RS485, Modul RS232, Modul Profibus (Dp SLAVE), PROFINET (RRJ45), EtherNet/IP (RRJ45), 12 IN, 12 OUT, 4-20mA, 0-10V
Maximaler Leistungsaufnahme
25 W
Optionale Stromversorgung
interner Akkumulator
Akku-Betriebszeit
max 7h
Min. Impedanz der DMS-Zellen
50 Ω
Max. Impedanz der DMS-Zellen
1200 Ω
Versorgungsspannung DMS-Zelle
5V DC
Max. Signalzunahme
19,5 mV
Verbindung DMS-Zellen
4 oder 6 Kabel + Abschirmung
Umgebungstemperatur
-10 – +40 °C
Lagertemperatur
-10 – +50 °C
Relative Luftfeuchtigkeit
10% – 80% RH ohne Kondensation
Tastatur
membran
Abmessungen des Geräts B x T x H
340×231×120 mm
Verpackungsgröße B x T x H
370×310×220 mm
Nettogewicht
4,7 kg
Bruttogewicht
4,86 kg
Max. Anzahl der Plattformen
max 2 (1× standard + 1× optional)
Beschreibung

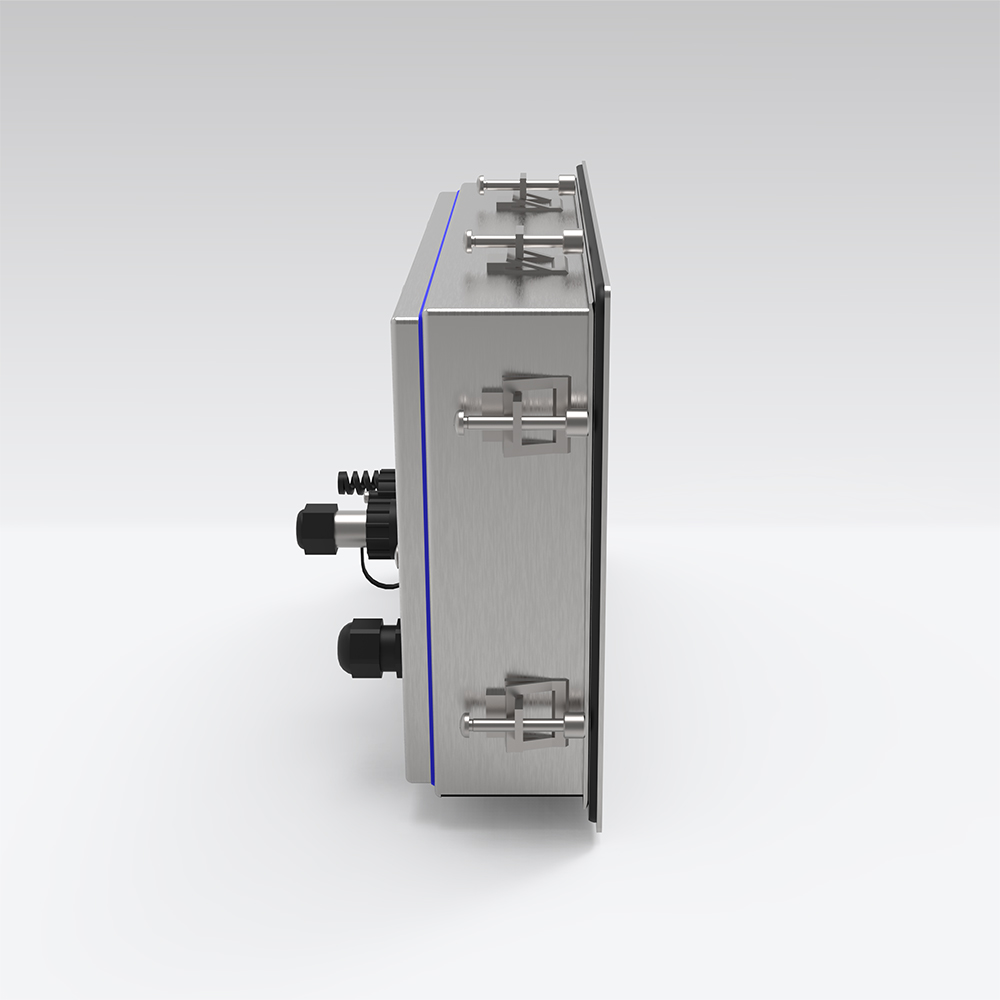

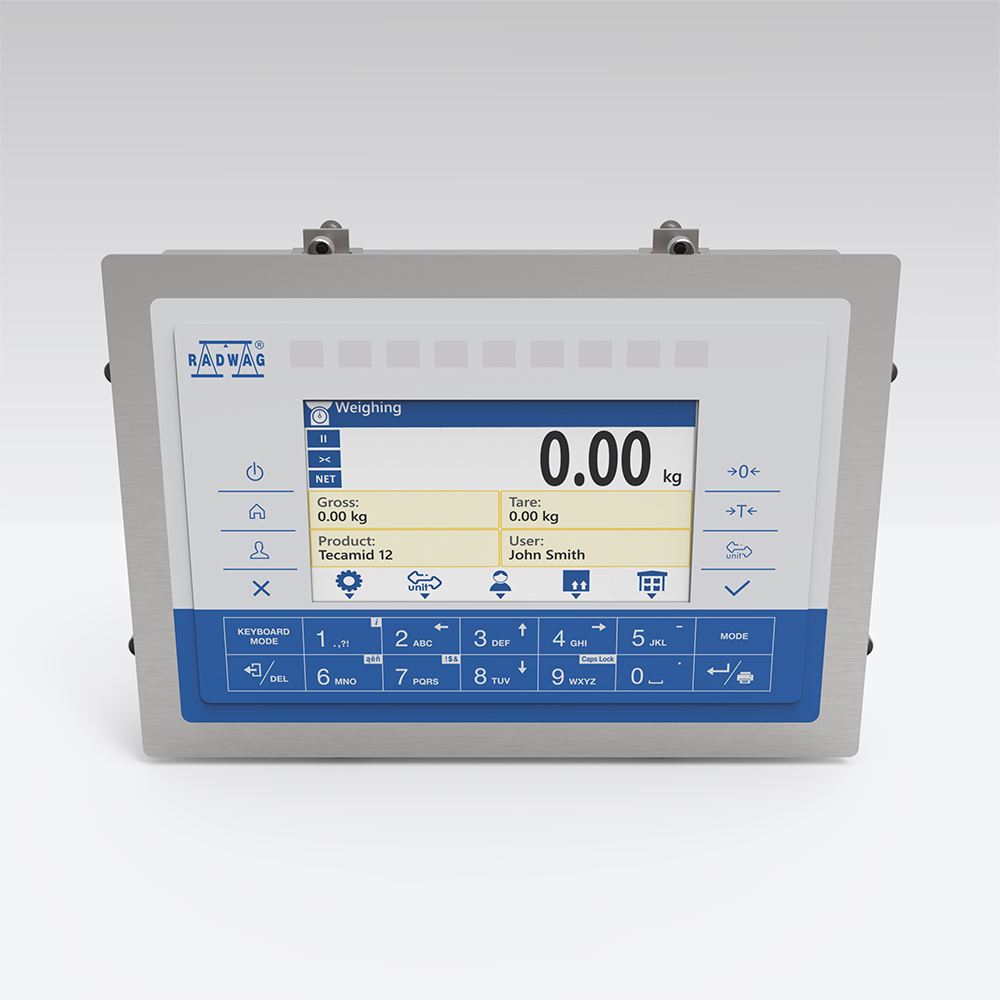

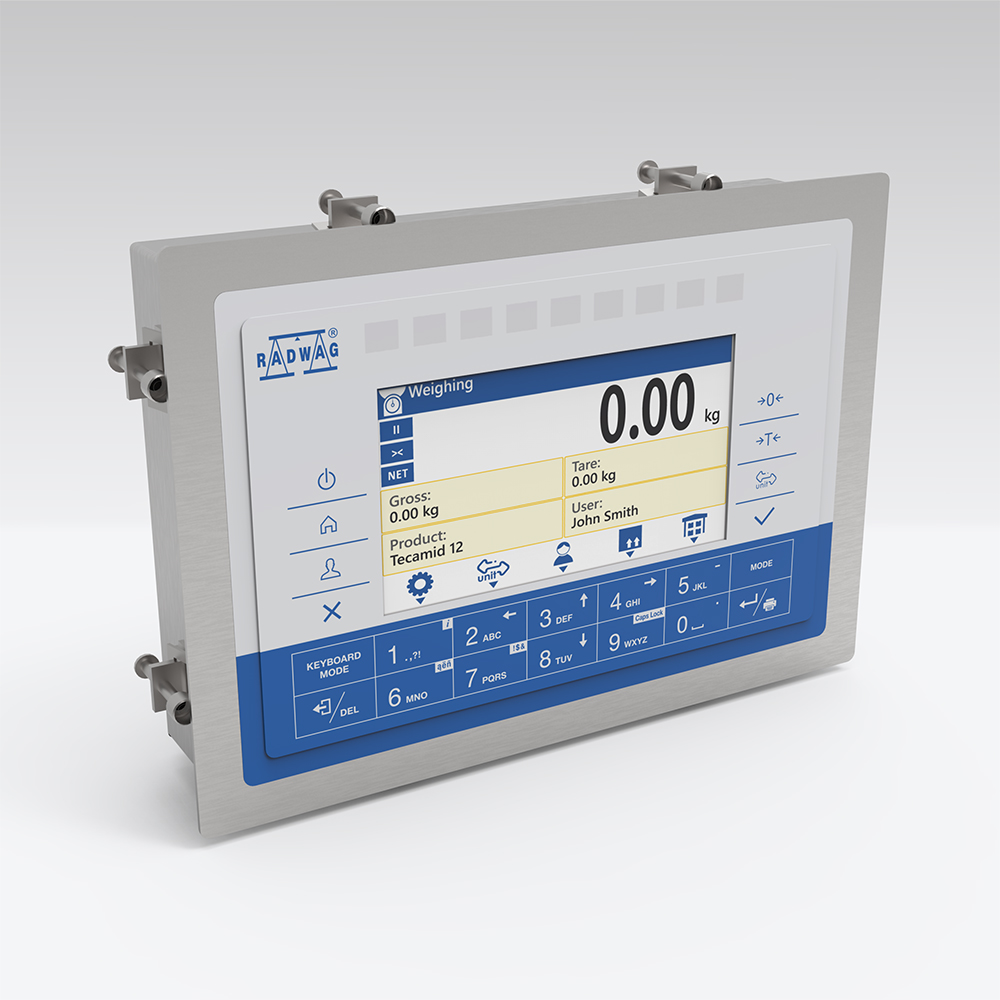

Wägeterminal PUE HX7/P (panel)
Der Gewichtsanzeiger PUE HX7/P ist ein Industriegerät, das zur Konstruktion von multifunktionalen Waagen auf der Basis von Einzel- und Mehrfach-Wägezellen verwendet wird. Das Terminal basiert auf den neuesten Lösungen und einer fortschrittlichen Rechnerplattform. Die vielseitige Software stellt selbst die anspruchsvollsten Benutzer und Systemintegratoren zufrieden. Die Basisversion des Terminals ist mit einer großen Auswahl an Kommunikationsschnittstellen ausgestattet, die erweitert werden können.
Gehäuse
Das Gehäuse aus Edelstahl AISI 304 gewährleistet einen hohen Schutz gegen Eindringen, IP66 / IP67 und ermöglicht den Einbau in einen Schaltschrank. Die Anzeige verfügt über ein 7" Farb-LCD-Display und eine Folientastatur. Die einfache Bedienung, das übersichtliche Menü und die intuitive Anordnung der Informationen auf dem Display garantieren einen hohen Bedienungskomfort. Hermetische Schnittstellenanschlüsse befinden sich auf der Rückseite des Gehäuses.
Die Basisversion des Terminal unterstützt 1 analoge Wägeplattform. Die Möglichkeit, ein zusätzliches Wägemodul zu installieren, ermöglicht die Unterstützung von 2 Wägeplattformen.
Die Basisversion des Terminal unterstützt 1 analoge Wägeplattform. Die Möglichkeit, ein zusätzliches Wägemodul zu installieren, ermöglicht die Unterstützung von 2 Wägeplattformen.
Dioden
Das Dioden-Balkendiagramm befindet sich oben auf dem Bedienfeld und besteht aus 9 roten und grünen Diodenfeldern. Der Terminal verfügt über 3 Arbeitsmodi: "linear", "Wägeschwellen-Signalisierung" und "Kontrollwägung". Das Balkendiagramm erhöht den Bedienungskomfort des Terminals bei der Akkordarbeit in der Lebensmittelindustrie erheblich, wenn die schnelle und eindeutige Darstellung der Produktmasseabweichung im Vergleich zu den angegebenen Min- und Max-Werten entscheidend ist.
Multifunktionale Software
Die Messgerät-Software ermöglicht die Durchführung von Prozessen wie Wiegen, Zählen der Teile, Dosieren, Etikettieren, Formulierungen und prozentuales Wägen. Das Informationssystem von Messgerät basiert auf Datenbanken (wie z.B.: Benutzer, Produkte, Wägungen, Verpackungen, Rezepturen, Kunden) und ALIBI-Speicher, der die Sicherheit der gespeicherten Daten garantiert.
Bei der Erstellung der Software wurde großer Wert auf ihre Funktionalität und Ergonomie gelegt. Dies führte zu einem erhöhten Komfort bei der Bedienung des Messgeräts.
Optionale Stromversorgung über interne Batterie
Mit der optionalen Batterie kann die PUE HX7/P in einer instabilen oder völlig instabilen Netzversorgung betrieben werden. Dies wirkt sich positiv auf die Sicherheit der gesammelten Daten aus und erhöht den Arbeitskomfort.

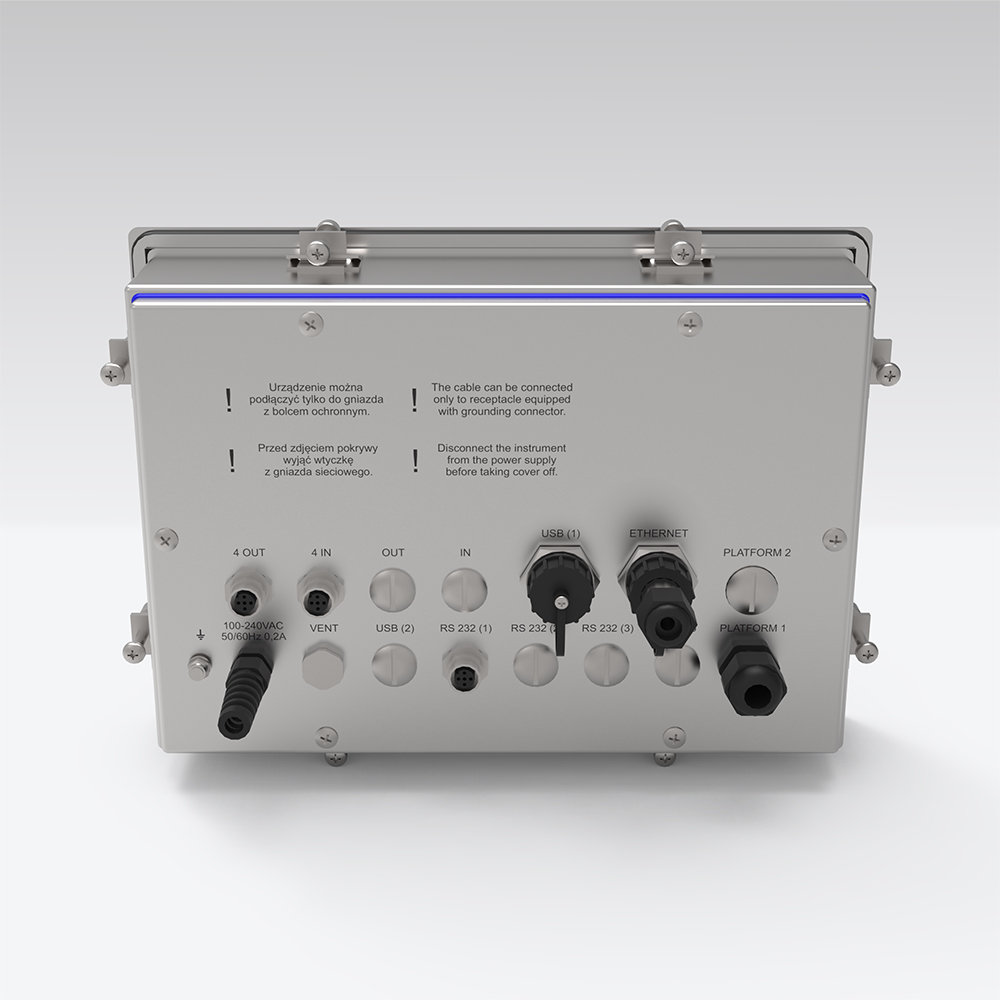

Kommunikationsschnittstellen
Das Anzeigegerät ist mit RS 322, RS 485, USB, Ethernet, digitalen Eingängen/Ausgängen und analogem Ausgang ausgestattet. Dies ermöglicht die Zusammenarbeit mit externen Geräten: Barcode-Scanner, Drucker, externe Anzeigen, Bedientasten, Lichtsignalsäulen, andere Steuer-/Signalgeräte, Systeme zur automatischen Prozesssteuerung und übergeordnete IT-Systeme. Dies ist aufgrund des implementierten und komplexen zeichenbasierten Kommunikationsprotokolls möglich. In Zukunft werden die Schnittstellen mit Profibus und Profinet erweitert. Zusätzlich werden die Protokolle Modbus RTU und TCP implementiert.
PUE HX7 in der Pufferstromversorgungsversion ZR-04/2
In einer Sonderausführung mit Stromversorgung durch ein externes Puffer-Netzteil ZR-04 kann das Terminal auch ohne Zugang zu einer Stromquelle betrieben werden. Die Sonderversion besteht darin, die Standardversion des PUE HX7-Terminals in eine Variante dieses Terminals umzuwandeln, die für die Stromversorgung durch ein Puffer-Netzteil ZR-04/2 geeignet ist. Das Set ZR-04/2 umfasst einen Spannungswandler und eine Powerbank.
Das Wägeterminal PUE HX7/P verfügt über eine 12-24-V-Gleichstrombuchse, an die das spezielle Puffer-Netzteil ZR-04/2 angeschlossen werden kann. Das Terminal kann nur über das Puffer-Netzteil ZR-04/2 mit Strom versorgt werden, nicht über das 110-230V AC Wechselstromnetz oder die interne Batterie. Die Powerbank kann mit einem externen Ladegerät aufgeladen werden, nachdem die Verbindung zum Wägeterminal getrennt wurde. Die Powerbank wird mit einem Satz Batterien betrieben, während der andere geladen wird.
Die maximale Betriebszeit des HX7-Terminals beträgt 20 Stunden und die durchschnittliche Betriebszeit 12 Stunden. Die Betriebszeit hängt von der Anzahl der angeschlossenen Peripheriegeräte und der Leistungsaufnahme des Terminals ab.
Das Puffer-Netzteil ZR-04/2 ist speziell für die HX7-Waagen bestimmt.
