Technische Daten

Menüsprache

Deutsch, Englisch, Polnisch

Wägebereich [Max]

30 kg

Min. Belastung

200 g

Ablesbarkeit [d]

10 g

Eichwert [e]

10 g

Tarierbereich

-30 kg

Max Ablesbarkeit [d] bei nicht geeichter Waage

1 g

Justierung

extern

OIML-Klasse

III

Display

10,1″ grafisch farbiger Touchscreen

Kabellänge

2,5 m

Schutzart

IP 66 / 67 Konstruktion, IP 66 / 67 / 69 Terminal

Schnittstellen

2×RS232, 2×USB-A, Ethernet, 4 IN / 4 OUT (Digitalausgang)

Optionale Schnittstellen

Modul Wi-Fi^® 802.11 b/g/n, Modul Profibus (DP SLAVE), Modul RS485, Modul PROFINET (RJ45), Analogausgangsmodul (4-20mA, 0-20mA, 0-10V) , 12IN / 12OUT (IN – 5-24 VDC, OUT – max 30 VDC, 0,5 ADC)

Stromversorgung

100 – 240 V AC 50/60 Hz

Umgebungstemperatur

-10 – +40 °C

Relative Luftfeuchtigkeit

10% – 85% RH ohne Kondensation

Waagschale

410×410 mm

Verpackungsgröße B x T x H

510×510×500 mm

Nettogewicht

16 kg

Bruttogewicht

18 kg

Beschreibung

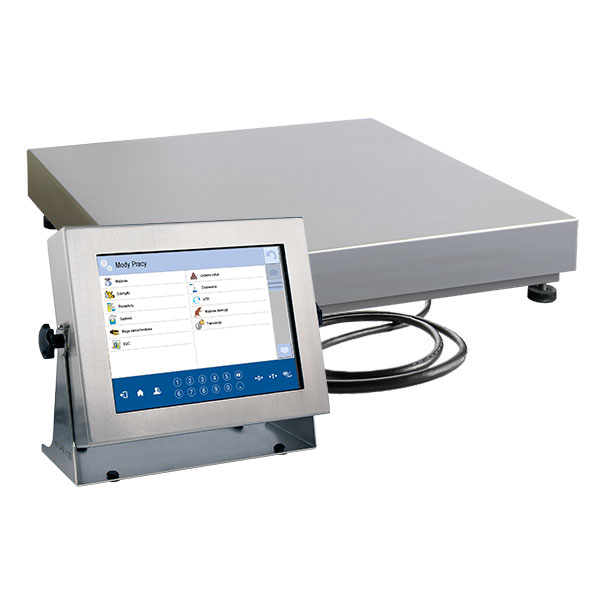

Multifunktionswaage HY10.30.H3.K

Die Multifunktionswaage HY10 H ist für schnelle und genaue Messungen in industriellen Bedingungen bestimmt. Die Waage zeichnet sich durch einen erweiterten Touchscreen-Terminal sowie umfangreiche Integrationsmöglichkeiten in industrielle Systeme aus.

Was zeichnet diese Waage aus?

1. Erweiterter PUE HY10-Terminal

Dies ist keine gewöhnliche Lagerwaage – der Terminal fungiert wie ein industrielles Bedienpanel:

großer 10,1'' Touchscreen
hoher Schutzgrad IP66/67/69
separate numerische und Funktionstastatur
Möglichkeit zur Personalisierung der Benutzeroberfläche
Erstellung eigener Bildschirme und Ausdrucke
Unterstützung für Etiketten und Grafiken.

2. Integration in die Automatisierung

Standardmäßig verfügt das Terminal über RS232, USB, Ethernet sowie digitale Ein- und Ausgänge und unterstützt die Protokolle CBCP-03 und Modbus TCP/IP. Optional kann das System um RS485, analoge Ausgänge (4–20 mA, 0–20 mA, 0–10 V), zusätzliche 12 Ein-/Ausgänge, Wi-Fi sowie Unterstützung für die Protokolle PROFIBUS, PROFINET und EtherNet/IP erweitert werden. Die Multifunktionswaage HY10 wird in der Version mit dem Messgerät angeboten, das mit Hilfe des 2,5 m Kabel mit der Wägeplattform verbunden ist.

3. Multifunktionale Software

Die erweiterte Software des PUE HY10 ermöglicht die Durchführung komplexer Wägeprozesse wie Stückzählung, Dosierung, Etikettierung, Rezepturverwaltung, Toleranzkontrolle sowie SQC- und GLP-Funktionen.

Das integrierte Informationssystem basiert auf MySQL-Datenbanken (u. a. für Benutzer, Produkte, Wägungen, Verpackungen, Rezepturen, Kunden, Etiketten, Dosierprozesse und Berichte) und bietet umfangreiche Möglichkeiten zur Datenerfassung, Verarbeitung und Weitergabe – auch bei intensiver Nutzung. Damit eignet sich das Terminal ideal für Anwendungen in der Produktions- und Prozessdatenerfassung.

Die Software unterstützt die Anbindung verschiedener Peripheriegeräte, wie Etikettendrucker, Barcodescanner, RFID-Leser, Signal-Säulen sowie externe Steuerungstasten. Der anpassbare Arbeitsbereich des Displays erlaubt es dem Benutzer, die Anordnung von Informationen, Diagrammen, Tasten und Grafiken zu personalisieren und die Benutzeroberfläche so optimal an individuelle Bedürfnisse und Prozessanforderungen anzupassen.

4. Flexible Unterstützung mehrerer Wägeplattformen

In der Grundversion unterstützt das Terminal eine analoge Dehnungsmessstreifen-Plattform. Durch das Zusatzmodul DP-6 kann die Anzahl auf zwei Plattformen erweitert werden. Insgesamt lassen sich bis zu vier Plattformen anschließen – darunter hochauflösende HRP-Plattformen, Wägemodule oder externe Waagen über RS232 bzw. TCP/IP.

Es ist möglich, Zweibereichswaage gegen zusätzliche Gebühr auszuführen.
