Technische Daten

Menüsprache

Deutsch, Englisch, Polnisch

Wägebereich [Max]

15 kg

Min. Belastung

100 g

Ablesbarkeit [d]

5 g

Eichwert [e]

5 g

Tarierbereich

-15 kg

Max Ablesbarkeit [d] bei nicht geeichter Waage

0,5 g

OIML-Klasse

III

Display

7” grafisch farbiger

Schutzart

IP 66 / 67 / 69 Konstruktion, IP 68 / 69 Tensometer, IP 66 / 67 / 69 Terminal

Schnittstellen

RS232, USB-A, 4IN, 4OUT, Ethernet, Modbus RTU

Optionale Schnittstellen

USB (M12 4P), Ethernet, Modul RS485, Modul RS232, Modul Profibus (Dp SLAVE), PROFINET (RRJ45), EtherNet/IP (RRJ45), 12 IN, 12 OUT, 4-20mA, 0-10V

Stromversorgung

100 – 240 V AC 50/60 Hz

Maximaler Leistungsaufnahme

25 W

Optionale Stromversorgung

12 – 24 V DC

Umgebungstemperatur

-10 – +40 °C

Lagertemperatur

-10 – +50 °C

Relative Luftfeuchtigkeit

10% – 80% RH ohne Kondensation

Messgerät

PUE HX7

Tastatur

membran

Anzahl von Tasten

Konstruktion

Edelstahl AISI316

Waageschale

Edelstahl AISI316

Waagschale

600×600 mm

Verpackungsgröße B x T x H

710×710×550 mm

Nettogewicht

23,9 kg

Bruttogewicht

28,7 kg

Max. Anzahl der Plattformen

Beschreibung

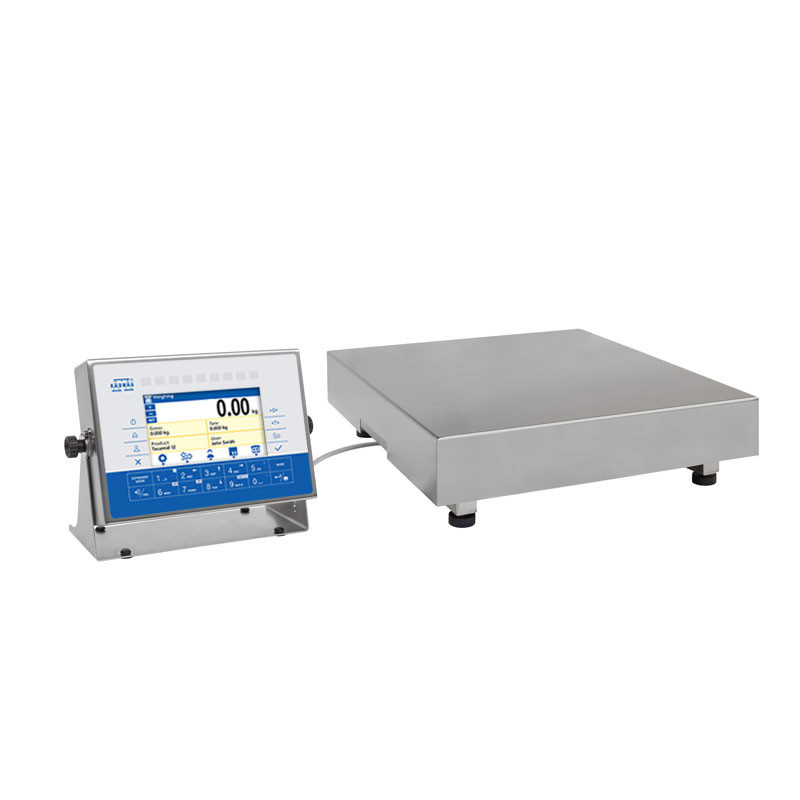

Viele Funktionen der HX7 HR-Waage

Die Waage HX7 HR ist gebaut aus dem terminal PUE HX7 aus dem Edelstahl AISI 304 (IP 66 / 67 / 69) und 1-Sensor Plattform

aus dem Edelstahl AISI 316. Die Waage HX7 HR kann unter sehr schwierigen Bedingungen arbeiten,

auch wenn die Plattform Säuren ausgesetzt ist.

Bargraph

Das graphische 7-Zoll-Farbdisplay hat den 9-Led-Bargraph, der die aktuelle Nettomasse in Bezug auf die maximale Kapazität der Waage oder die definierten Schwellenwerte min und max. signalisiert. Der Bargraph erhöht den Arbeitskomfort, insbesondere während der Akkordarbeit, wenn es wichtig ist, die Gewichtsabweichung des Produkts in Bezug auf die Grenzwerte schnell und eindeutig zu bestimmen.

Hermetischen schnittstellen

Auf der Rückseite des Terminals wurden die hermetischen, eigensicheren Steckverbindungen von den Kommunikationsschnittstellen: RS232, RS485, USB, Ethernet, digitale Ein- / Ausgänge und ein Analogausgang platziert. Dank den Steckverbindungen, die Waage HX7 HR kann mit vielen externen Geräten funktionieren, beispielsweise Druckern, Barcode-Scannern, Datenbanksoftware, SPS-Steuerungen und Geräte für die industrielle Automatisierung. Eine spezielle, stabile Halterung erlaubt die Montage des Terminals auf ebenen waagerechten oder senkrechten Flächen.

Es gibt die Möglichkeit, den Neigungswinkel einzustellen.
