Technische Daten

Menüsprache

Deutsch, Englisch, Polnisch

Wägebereich [Max]

1500 kg

Min. Belastung

10 kg

Ablesbarkeit [d]

500 g

Eichwert [e]

500 g

Tarierbereich

-1500 kg

Max Ablesbarkeit [d] bei nicht geeichter Waage

200 g

OIML-Klasse

III

Display

7” grafisch farbiger

Kabellänge

3 m

Schutzart

IP 66 / 69 Konstruktion, IP 66 / 67 Terminal

Schnittstellen

RS232, USB-A, 4IN, 4OUT, Ethernet, Modbus RTU

Optionale Schnittstellen

USB (M12 4P), Ethernet, Modul RS485, Modul RS232, Modul Profibus (Dp SLAVE), PROFINET (RRJ45), EtherNet/IP (RRJ45), 12 IN, 12 OUT, 4-20mA, 0-10V

Stromversorgung

100 – 240 V AC 50/60 Hz

Maximaler Leistungsaufnahme

25 W

Optionale Stromversorgung

12 – 24 V DC

Umgebungstemperatur

-10 – +40 °C

Lagertemperatur

-10 – +50 °C

Relative Luftfeuchtigkeit

10% – 80% RH ohne Kondensation

Messgerät

PUE HX7

Tastatur

membran

Anzahl von Tasten

Konstruktion

Edelstahl AISI304

Waagschale

1200×1200 mm

Verpackungsgröße B x T x H

1300×1300×530 mm

Nettogewicht

124,7 kg

Bruttogewicht

161,3 kg

Max. Anzahl der Plattformen

Beschreibung

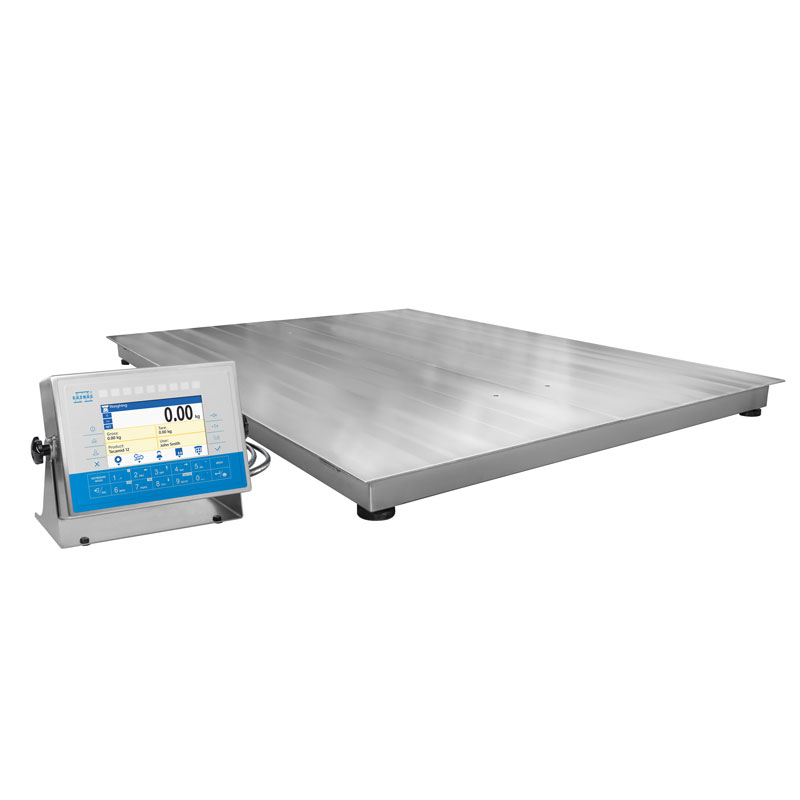

Multifunktions- Plattformwaage HX7.4.1500.H8 rostfrei

Die Waage HX7.4 H besteht aus dem PUE HX7 und aus der 4-Sensor Plattform. Sowohl das Messgerät als auch die Plattform wurden aus dem Edelstahl hergestellt. Die hohe Schutzart IP 66 / 69 erlaubt die Verwendung der Waage HX7.4 H unter industriellen Bedingungen. Vier Sensoren garantieren das korrekte Wägen bei jeder Ladungs-Positionierung auf der Plattform.

Kommunikationsschnittstellen

Die Waage HX7.4 H ist mit einem farbigen, graphischen 7-Zoll Display ausgestattet. Der Bargraph, mit 9 LEDs in grün oder rot, präsentiert grafisch einen aktuellen Zustand der Nettomasse in Bezug auf die maximale Kapazität der Waage oder die definierten Schwellenwerte min und max. Im rückwärtigen Gehäuseteil gibt es hermetische, eigensichere Steckverbindungen von Kommunikationsschnittstellen: RS232, RS485, USB, Ethernet, digitale Ein- / Ausgänge und ein Analogausgang.

Dank ihnen, die Waage HX7.4 H kann mit vielen externen Geräten zusammenarbeiten, z. B.

Druckern,
Barcode-Scannern,
Datenbanksoftware,
SPS-Steuerungen,
Geräte für die industrielle Automatisierung.

Eine stabile Halterung erlaubt die Montage des Messgeräts auf ebenen waagerechten oder senkrechten Flächen. Ein Neigungswinkel kann nach den Bedürfnissen der Benutzer eingestellt werden.

Datenbanken

Die multifunktionale Software erlaubt die Durchführung von folgenden Prozessen: Wiegen, Stückzählen, Dosieren, Etikettierung, Rezepturen und Prozentwägen.

Das Informationssystem des Wageterminals PUE HX7 basiert auf 7 Datenbanken :
