Technische Daten

Menüsprache

Deutsch, Englisch, Polnisch

Wägebereich [Max]

600 kg

Min. Belastung

4 kg

Ablesbarkeit [d]

200 g

Eichwert [e]

200 g

Tarierbereich

-600 kg

Max Ablesbarkeit [d] bei nicht geeichter Waage

100 g

OIML-Klasse

III

Display

7” grafisch farbiger

Kabellänge

3 m

Schutzart

IP 66 / 69 Konstruktion, IP 66 / 67 Terminal

Schnittstellen

RS232, USB-A, 4IN, 4OUT, Ethernet, Modbus TCP/IP

Optionale Schnittstellen

USB (M12 4P), RS485, RS232, Profibus (Dp SLAVE), PROFINET (RJ45), EtherNet/IP (RJ45), 12 IN / 12 OUT, 4-20mA, 0-10V

Stromversorgung

100 – 240 V AC 50/60 Hz

Maximaler Leistungsaufnahme

25 W

Optionale Stromversorgung

12 – 24 V DC

Umgebungstemperatur

-10 – +40 °C

Lagertemperatur

-10 – +50 °C

Relative Luftfeuchtigkeit

10% – 80% RH ohne Kondensation

Messgerät

PUE HX7

Tastatur

membran

Anzahl von Tasten

Konstruktion

Edelstahl AISI304

Waagschale

1000×1000 mm

Verpackungsgröße B x T x H

1200×1200×530 mm

Nettogewicht

102,7 kg

Bruttogewicht

131,3 kg

Max. Anzahl der Plattformen

Beschreibung

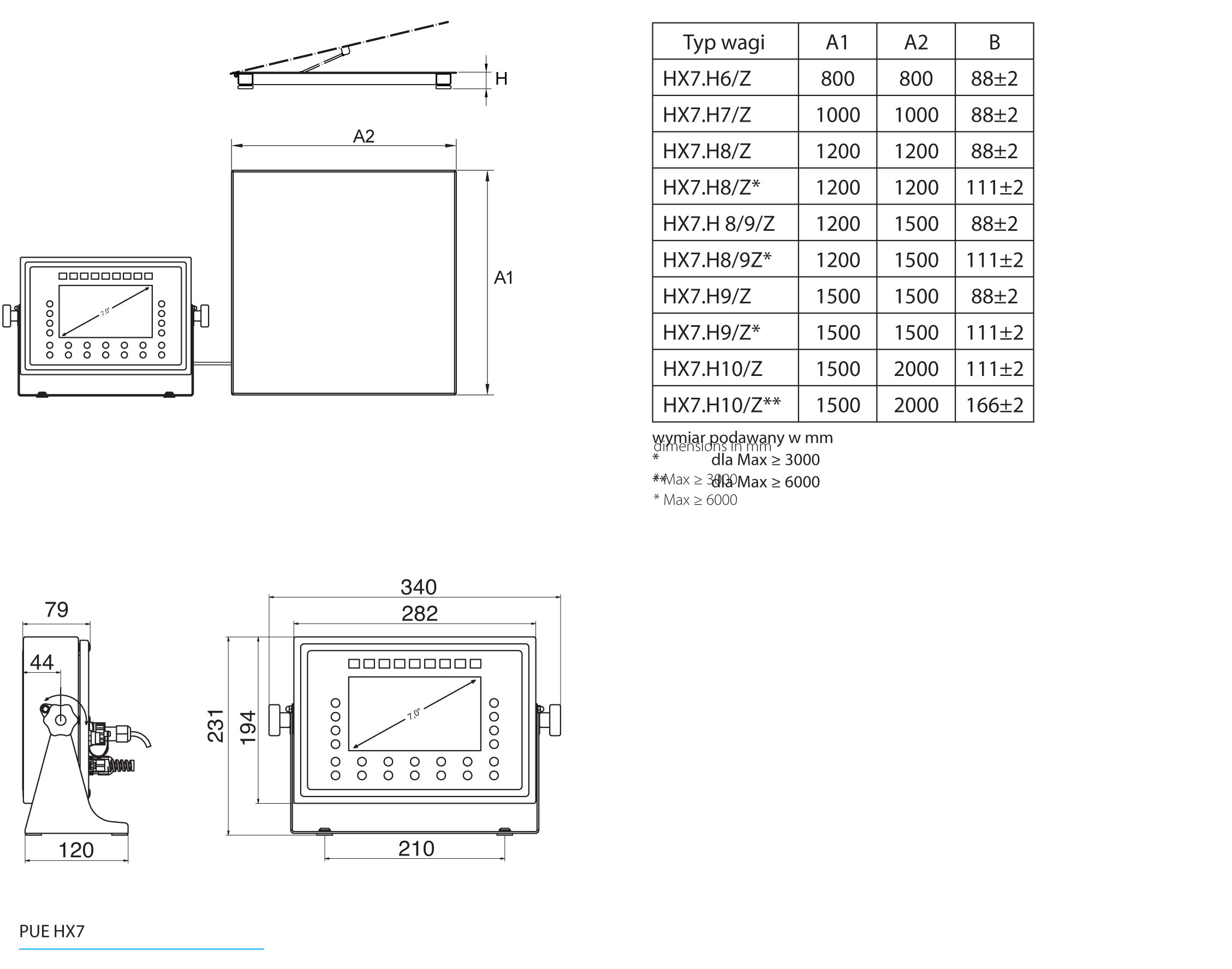

Multifunktions- Bodeneinbauwaage HX7.4.600.H7/Z

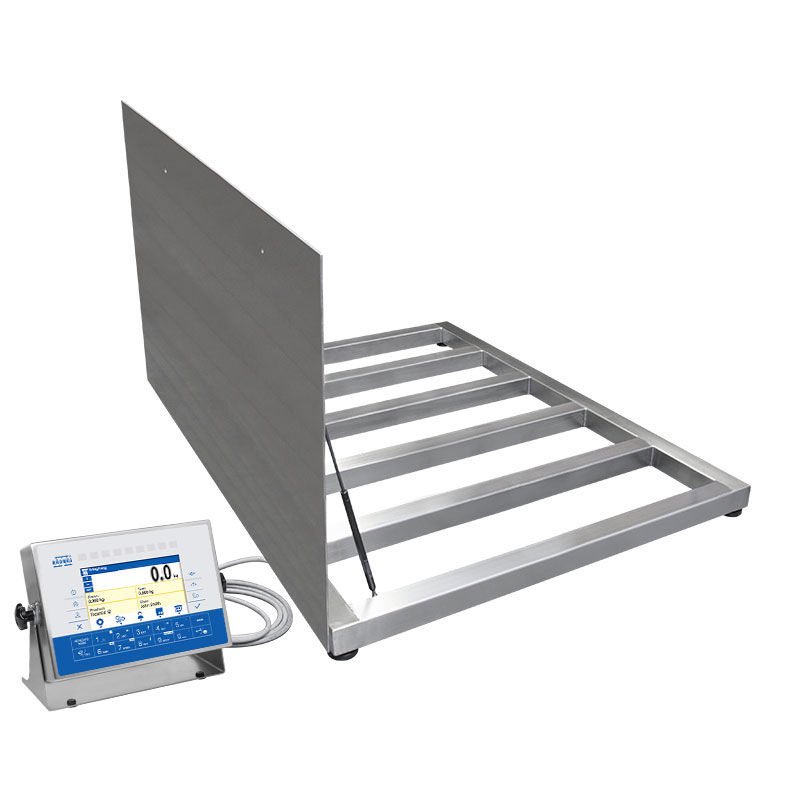

Die Waage HX7.4 H/Z bildet aus dem Wägeterminal PUE HX7 und aus der 4-Sensor Bodeneinbau Plattform. Sowohl das Wägeterminal als auch die Plattform werden aus dem Edelstahl AISI 304 hergestellt. Die hohe Schutzart IP 66 / 69 ermöglicht die Verwendung der Waage HX7.4 H/Z unter industriellen Bedingungen. Das vierpunktgestützte Messsystem gewährleistet eine korrekte Wägung unabhängig von der Lastverteilung auf der Plattform, was im intensiven täglichen Betrieb von besonderer Bedeutung ist. Die aufklappbare Plattform ermöglicht eine einfache Reinigung unter der Waage, und das moderne Wiegeterminal ermöglicht nicht nur das Wiegen, sondern auch Dosiervorgänge, Stückzählung, Etikettierung und Abweichungskontrolle. Die hohe Benutzerfreundlichkeit garantieren: das lesbare Menü, die übersichtliche Anordnung der Informationen auf einem Display, die intuitive Bedienung und der zweifarbige 9-LED-Bargraph, deren LEDs grün und rot leuchten. Der Bargraph zeigt die aktuelle Nettomasse in Bezug auf die maximale Kapazität der Waage oder die definierten Schwellenwerte min und max.

Ergonomie in industriellen

Das Wägeterminal PUE HX7 ist mit den hermetischen, eigensicheren Steckverbindungen von den Kommunikationsschnittstellen: RS232, RS485, USB, Ethernet, digitale Ein- / Ausgänge und ein Analogausgang ausgestattet. Sie erlauben die Zusammenarbeit mit vielen externen Geräten, darunter Druckern, Barcode-Scannern, Datenbanksoftware, SPS-Steuerungen und Geräte für die industrielle Automatisierung. Dank spezieller, stabiler Halterung, gibt es die Möglichkeit, das Wägeterminal auf ebenen waagerechten oder senkrechten Flächen zu montieren. Der Betreiber kann den Neigungswinkel nach seinen Bedürfnissen einstellen.

Datenbanken

Die Wägesoftware verfügt über integrierte Datenbanken zur Speicherung von Informationen im Zusammenhang mit dem Waagenbetrieb. Zu den wichtigsten Datenbanken gehören: Artikel, Benutzer, Rezepturen, Verpackungen, Kunden und ALIBI-Speicher. Jede Datenbank hat eine festgelegte Datensatzgrenze. Die Bearbeitung der Datenbanken ist nur nach Anmeldung als Administrator möglich. Das System ermöglicht: das Hinzufügen neuer Datensätze, das Bearbeiten von Daten, das Löschen einzelner Einträge, das Löschen des gesamten Datenbankinhalts sowie die schnelle Suche nach Name oder Code. Daten können über einen USB-Stick importiert und exportiert werden. Jede Datenbank wird in einer separaten Datei gespeichert. Das Datenbanksystem verbessert die Organisation der Waagenarbeit, automatisiert den Wäge- und Dosierprozess und ermöglicht eine schnelle Verwaltung der im Gerät gespeicherten Informationen.

Fundamentrahmen im Lieferumfang enthalten

Zur ordnungsmäßigen Installation der Waage muss kundenseitig der mit dem Gerät mitgelieferte Rahmen eingebaut werden. Die richtige Vorbereitung des Installationsstandortes ist im Dokument "Technische Dokumentation der Grubeninstallation der Waage" im Kapitel "Dokumente" beschrieben. Der Fundamentrahmen ist ein Bestandteil des Sets - Sie erhalten ihn zusammen mit der bestellten Waage.
